Как не попасть в арматуру при алмазном бурении бетона
Попадание коронки в стальной стержень может закончиться по-разному: от небольшого замедления работы до выхода коронки из строя, повреждения оборудования или — что важнее всего — риска для несущей способности конструкции, если стержень оказался перерезан там, где этого категорически нельзя было делать. Разберём, как заранее обнаружить арматуру, что делать, если избежать её невозможно, и как действовать, если коронка всё же в неё упёрлась.
Почему это вообще проблема, а не просто неудобство
Многие воспринимают попадание в арматуру исключительно как техническую помеху: коронка бурит медленнее, приходится потратить время. Это действительно так, но есть и более серьёзная сторона вопроса.
Во-первых, алмазная коронка — это дорогостоящий расходный материал, рассчитанный на резку бетона и камня, а не стали. Продолжительный контакт с арматурой быстро выводит сегменты из строя: алмазные зёрна либо забиваются металлической стружкой, либо просто скалываются от нагрузки, для которой не предназначены.
Во-вторых, и это главное — не любую арматуру можно резать без последствий для конструкции. В несущих стенах, колоннах и перекрытиях стержни арматуры воспринимают часть нагрузки здания. Случайное перерезание рабочей арматуры без согласования с проектировщиком или конструктором — это не просто вопрос качества работы, а вопрос безопасности всего здания. Именно поэтому вопрос «как не попасть в арматуру» на серьёзных объектах — это не факультативная рекомендация, а обязательный этап подготовки к бурению.

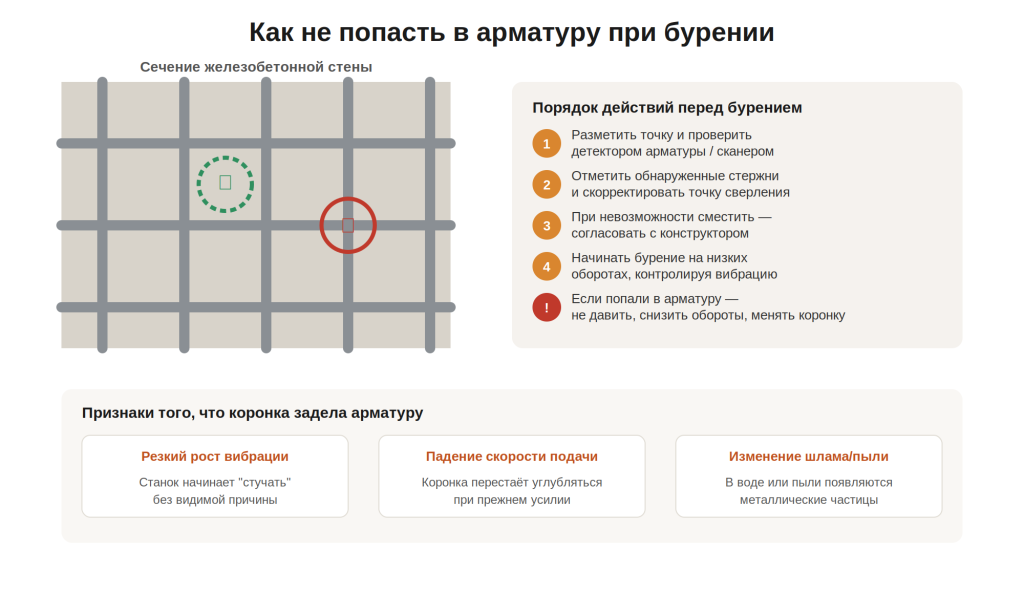

Четыре шага при работе рядом с арматурой
Шаг 1. Обнаружение арматуры до начала работы
Единственный надёжный способ избежать проблемы — обнаружить арматуру заранее, ещё до того, как коронка коснётся бетона. Есть несколько уровней, на которых это можно сделать.
Проектная документация
Если она доступна, это самый достоверный источник — чертежи армирования показывают точное расположение стержней, их диаметр и шаг. На практике, особенно на старых зданиях или объектах без сохранившейся документации, эта информация часто недоступна, и приходится полагаться на инструментальное обследование непосредственно на месте.
Детекторы арматуры (сканеры)
Портативные детекторы металла или профессиональные сканеры армирования — это базовый и обязательный инструмент перед бурением в ответственных конструкциях. Принцип работы у разных приборов отличается: одни реагируют на магнитные свойства металла, другие используют электромагнитную индукцию для более точного определения глубины залегания и диаметра стержня.
Практический совет: обследуйте не только саму точку сверления, но и область вокруг неё в радиусе, превышающем диаметр коронки минимум в полтора-два раза. Это позволяет заранее увидеть, есть ли возможность сместить отверстие на несколько сантиметров в сторону, если в исходной точке обнаружен стержень.
Визуальные и косвенные признаки
На старых конструкциях иногда можно ориентироваться на видимые следы предыдущих работ, трещины вдоль стержней или неравномерность поверхности бетона — но это вспомогательный метод, который никогда не заменяет инструментальную проверку на объектах, где важна точность.
Шаг 2. Что делать, если арматура обнаружена в точке сверления
Обнаружение стержня — это не повод паниковать, а сигнал для одного из трёх решений.
Сместить отверстие. Если по проекту допустимо небольшое смещение точки сверления (обычно уточняется у конструктора или в проектной документации), это самый простой и безопасный вариант.
Согласовать резку стержня с ответственным специалистом. В ряде случаев — особенно если речь о неответственной или второстепенной арматуре — резка допустима, но решение об этом должен принимать не оператор бурильной установки, а конструктор или инженер, отвечающий за конструкцию. Это особенно важно в несущих стенах, колоннах, ригелях и перекрытиях.
Отказаться от сверления в данной точке. Если ни смещение, ни согласованная резка невозможны, единственный правильный вариант — изменить расположение всего проёма или отверстия, каким бы неудобным это ни казалось на этапе монтажа.
Шаг 3. Признаки того, что коронка уже задела арматуру
Даже при тщательной проверке заранее полностью исключить попадание в стержень нельзя — расположение арматуры может отличаться от ожидаемого, особенно на объектах без документации. Поэтому важно уметь распознать попадание в металл уже в процессе бурения:
- Резкий рост вибрации станка. Бетон и сталь режутся принципиально по-разному, и переход коронки с одного материала на другой почти всегда сопровождается заметным изменением характера вибрации — станок начинает «стучать» сильнее обычного.
- Падение скорости проходки. Если коронка внезапно перестаёт углубляться при прежнем усилии подачи, это явный сигнал, что она столкнулась с материалом более твёрдым, чем ожидаемый бетон.
- Изменение цвета и состава шлама. При мокром бурении вода, выходящая из-под коронки, может помутнеть или получить металлический оттенок; при сухом — в пыли появляются характерные металлические частицы или искры.
- Характерный звук. Опытные операторы часто определяют контакт с арматурой по изменению звука работы установки ещё до появления видимых признаков.
Шаг 4. Что делать, если коронка упёрлась в арматуру
Правильная реакция в этот момент напрямую влияет на то, удастся ли сохранить коронку и продолжить работу без повреждения оборудования.
- Не увеличивайте усилие подачи. Инстинктивное желание «продавить» через препятствие — худшее, что можно сделать: это ускоряет износ сегментов и повышает риск заклинивания коронки в отверстии.
- Снизьте обороты. Резка металла требует другого режима, чем резка бетона — как правило, более низкой скорости вращения при сохранении подачи охлаждения.
- Дайте коронке медленно пройти стержень, контролируя вибрацию и звук. Часть сегментных коронок способна пройти через арматуру небольшого диаметра, но это увеличивает износ и должно рассматриваться как вынужденная, а не штатная ситуация.
- Остановитесь и оцените ситуацию, если проходка не идёт совсем. Если стержень массивный или коронка явно не справляется, лучше прекратить попытку, чем довести инструмент до полного выхода из строя.
- Проверьте состояние коронки после прохода металла. Контакт с арматурой ускоряет износ сегментов даже при аккуратной работе — стоит заранее закладывать это в расчёт ресурса инструмента на объекте с интенсивным армированием.
Типичные ошибки при работе на армированных конструкциях
- Пропуск этапа сканирования — особенно на объектах, где документация формально существует, но не была сверена с фактическим состоянием конструкции после ремонтов или перепланировок.
- Самостоятельное решение о резке несущей арматуры без согласования со специалистом, отвечающим за конструктив здания.
- Попытка «продавить» коронку через стержень увеличенным усилием подачи вместо снижения оборотов и терпеливого прохода.
- Игнорирование признаков контакта с металлом до тех пор, пока коронка не окажется серьёзно повреждена.
- Сканирование только по центру планируемого отверстия, без проверки области вокруг него — что не позволяет вовремя найти альтернативную точку сверления.
Арматура внутри бетона — это не исключительная ситуация, а норма для большинства современных зданий, и подход к бурению должен строиться исходя из этого по умолчанию, а не как реакция на неожиданность. Обязательное сканирование перед началом работы, готовность сместить точку сверления или согласовать резку с конструктором, а также умение вовремя распознать и правильно отреагировать на контакт с металлом — это то, что отличает предсказуемую, безопасную работу от риска повредить инструмент, конструкцию или, в худшем случае, поставить под угрозу несущую способность здания.
