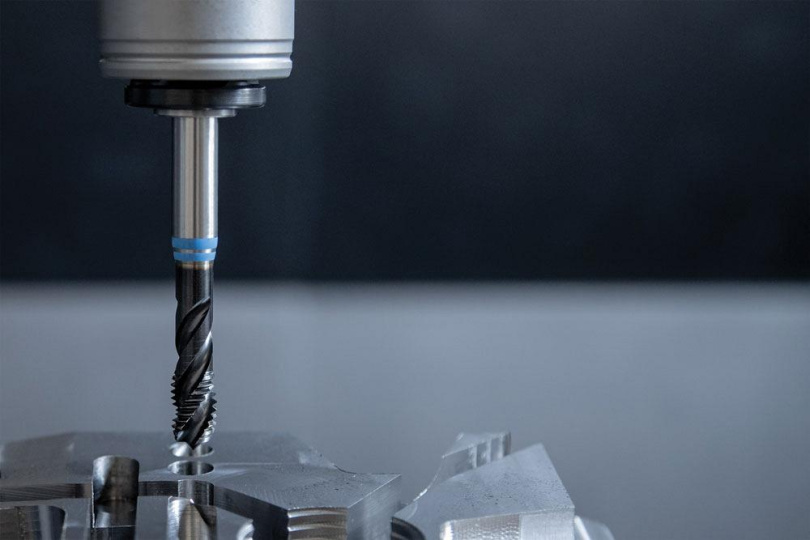

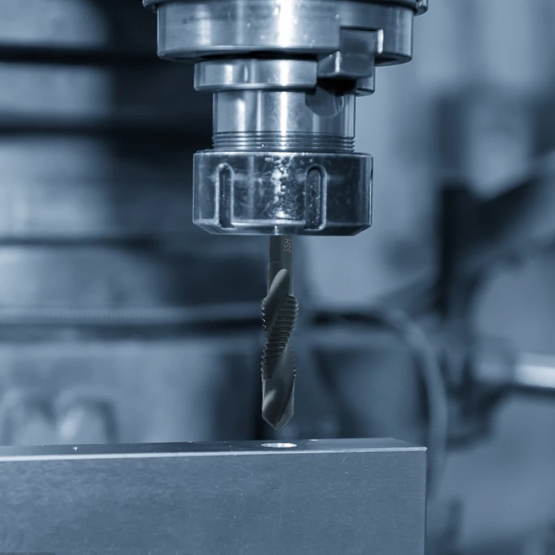

Нарезание резьбы на сверлильном станке
Нарезание резьбы на сверлильном станке — вопрос, который регулярно возникает в мастерских. Ответ неоднозначен: можно, но с оговорками. Разберём технику, оснастку и ограничения.
Сверлильный станок vs токарный: ключевые отличия
Токарный станок создан именно для подобных задач: шпиндель вращается с точно заданной скоростью, есть механический привод подачи, автоматический реверс и возможность точно контролировать крутящий момент. Сверлильный станок рассчитан прежде всего на осевое усилие, а не на крутящий момент при значительном сопротивлении.

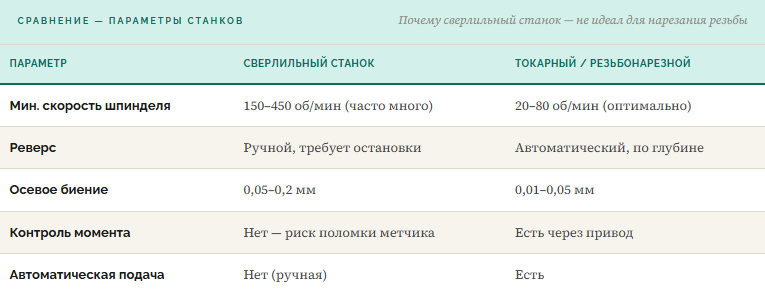

Сравнение — параметры станков Почему сверлильный станок — не идеал для нарезания резьбы
Условия и ограничения
Когда это оправданоЕдиничные и мелкосерийные операции без специализированного резьбонарезного станка. Резьбы М6–М16 в конструкционной стали, алюминии, латуни.
Ограничения по материалу
- Конструкционная сталь (Ст3, 45) — хорошо
- Алюминий и латунь — отлично, лёгкое нарезание
- Нержавеющая сталь — крайне нежелательно без специальной оснастки
- Закалённые стали (HRC > 35) — невозможно стандартными метчиками
Ограничения по размеру резьбы
- М2–М3 — только при идеальной соосности и малом биении шпинделя
- М4–М6 — рабочий диапазон для настольных станков
- М8–М16 — основной производственный диапазон
- М18–М24 — значительный момент, возможно проворачивание патрона
- М27+ — только специализированное оборудование
Необходимая оснастка

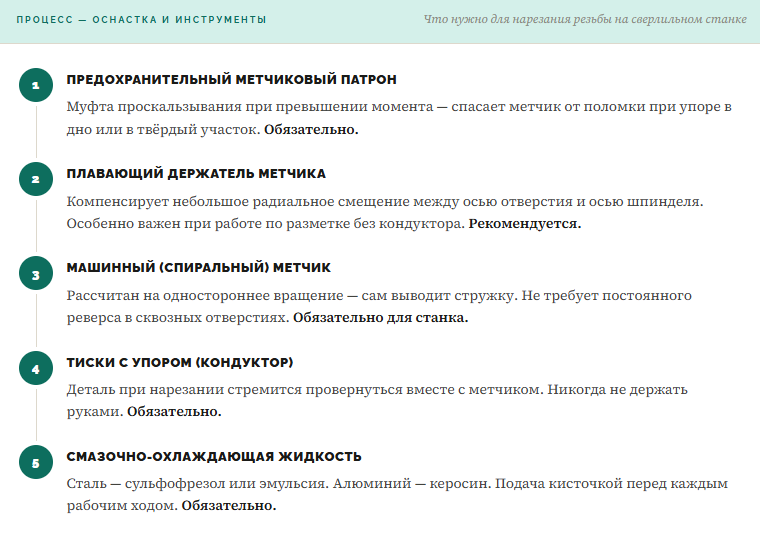

Процесс — Оснастка и инструменты Что нужно для нарезания резьбы на сверлильном станке
Пошаговый процесс нарезания
- Разметка и кернение — накерните центр для точного входа сверла
- Сверление — по таблице для выбранного размера резьбы; для глухого отверстия на 4–5 шагов глубже нужной длины резьбы
- Зенкование — снимите фаску 45° глубиной 0,5–1 мм для центрирования метчика
- Установка метчика — в патрон, выставьте момент срабатывания муфты
- Смазка — нанесите СОЖ на метчик и в отверстие
- Нарезание — минимальные обороты, не давите на ручку: метчик сам затягивается
- Выход — для спиральных метчиков в сквозных отверстиях реверс не нужен
- Контроль — болтом или калибром
Таблица режимов

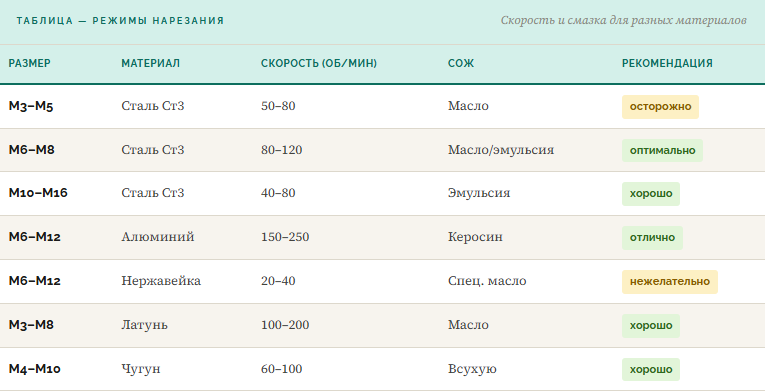

Таблица — Режимы нарезания Скорость и смазка для разных материалов
Не держите деталь руками при нарезании резьбы на станке. При заклинивании метчика деталь резко провернётся и нанесёт серьёзную травму. Всегда фиксируйте деталь в тисках.
