Отверстия и сверла под резьбу

Почему точный диаметр отверстия так важен

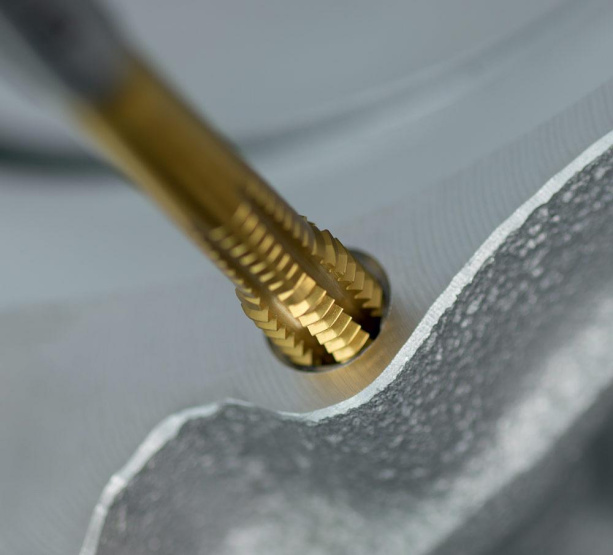

Когда метчик врезается в металл, он не просто режет — он выдавливает и срезает материал, формируя профиль резьбы. Если диаметр заготовки слишком мал, инструменту приходится удалять избыточный металл, что создаёт огромные крутящие нагрузки. В итоге метчик ломается прямо в заготовке — и это одна из самых неприятных ситуаций в мастерской, поскольку извлечь сломанный метчик крайне сложно.

С другой стороны, если отверстие слишком велико, резьба получается неполной: уменьшается площадь контакта витков, снижается предел прочности на срыв, а соединение становится ненадёжным. ГОСТ рекомендует выполнять резьбу на 75% глубины профиля — это оптимальный баланс между прочностью и усилием нарезания.

Ключевой принцип

Стандартное отверстие под резьбу обеспечивает около 75% высоты профиля. Увеличение до 100% даёт лишь 5% прирост прочности, но втрое увеличивает нагрузку на метчик.

• Материал заготовки (сталь, алюминий, чугун, пластик)
• Тип резьбы — метрическая, дюймовая, трубная
• Шаг резьбы — крупный или мелкий
• Глубина нарезания — сквозное или глухое отверстие
• Требуемая прочность соединения
• Класс точности резьбы (6H — стандарт, 7H — свободная посадка)

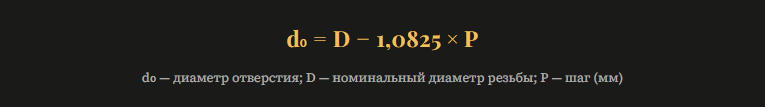

Формулы расчёта диаметра отверстия

Существует два подхода к определению диаметра отверстия под резьбу. Первый — использование справочных таблиц (рекомендуется в 90% случаев). Второй — расчёт по формулам, необходимый для нестандартных или специальных резьб.

Таблица: метрическая резьба М2–М24

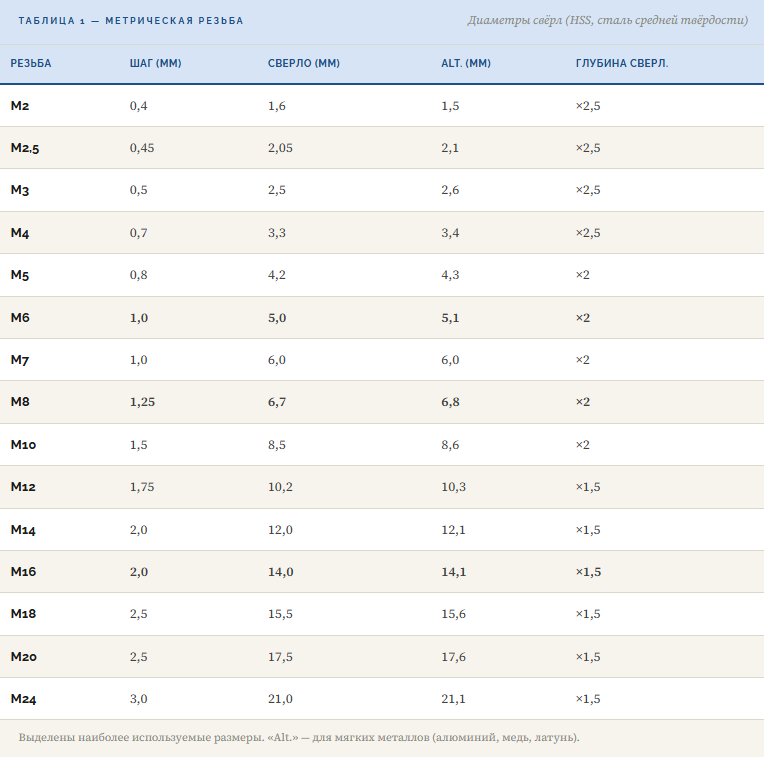

Таблица 1 — Метрическая резьба  Диаметры свёрл (HSS, сталь средней твёрдости)

Выделены наиболее используемые размеры. «Alt.» — для мягких металлов (алюминий, медь, латунь).

Поправки для мелкого шага (часто запрашиваемые размеры)

1. М8×1,0 — сверло 7,0 мм (вместо 6,7 при стандартном шаге)
2. М10×1,0 — сверло 9,0 мм (вместо 8,5)
3. М10×1,25 — сверло 8,8 мм
4. М12×1,0 — сверло 11,0 мм (вместо 10,2)
5. М12×1,25 — сверло 10,8 мм
6. М12×1,5 — сверло 10,5 мм

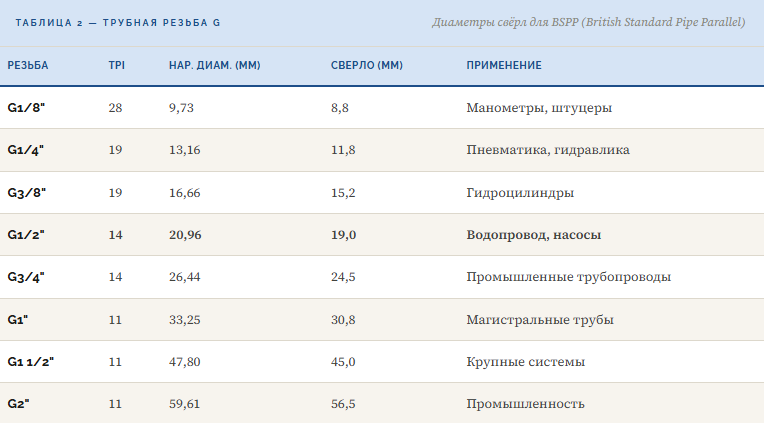

Таблица: дюймовая трубная резьба G

Трубная резьба G (BSPP) применяется в гидравлике, пневматике и сантехнике. Шаг задаётся числом ниток на дюйм (TPI), а диаметр отверстия под нарезание значительно превышает номинальный размер трубы.

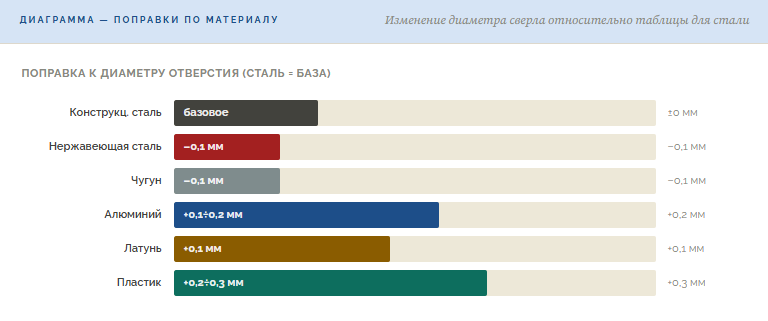

Нарезание резьбы в разных материалах

Нержавеющая сталь — особый случай

Нержавейка склонна к наклёпу: если остановить метчик и начать реверс раньше времени, металл затвердеет вокруг инструмента. Рекомендации:

1. Уменьшить диаметр отверстия на 0,1 мм (снижает наклёп)
2. Использовать метчики с TiAlN-покрытием или из порошковой стали
3. Применять специализированные масла с серными добавками
4. Работать на пониженной скорости (10–15 об/мин для M6–M10)
5. Делать полные обороты без частых реверсов

Типичные ошибки при сверлении под резьбу

1. Неправильный диаметр отверстия — сверло 6,5 вместо 6,7 для М8 увеличивает крутящий момент в 1,5–2 раза
2. Несоосность сверления и нарезания — перекос резьбы и повышенная нагрузка на метчик
3. Отсутствие смазки — особенно критично для нержавейки
4. Малая глубина сверления — для глухого отверстия нужно на 4–5 шагов глубже требуемой резьбы
5. Изношенное сверло — тупое сверло даёт конусное отверстие с наклёпом стенок
6. Слишком высокая скорость метчика — при ручной работе нужно чувствовать усилие

Советы по выбору сверла

• HSS (Р6М5) — универсальный выбор: сталь, чугун, алюминий
• HSS-Co (Р6М5К5) — для нержавейки и жаропрочных сталей
• Твердосплавные (ВК8) — для твёрдых материалов, высокая точность
• Покрытие TiN — стойкость выше в 2–3 раза для конструкционных сталей
• Покрытие TiAlN — для нержавейки и высокотемпературного резания

Контроль качества резьбы

1. Визуальный осмотр — витки чёткие, без задиров. Блестящая поверхность — признак правильной смазки и заточки метчика
2. Проверка болтом — болт класса 6g должен закручиваться от руки без усилий
3. Проверка глубины — для глухого отверстия болт входит на всю требуемую глубину
4. Перпендикулярность — болт стоит строго перпендикулярно плоскости детали
