Штифты для корончатых сверл

При этом именно штифт определяет, насколько точно сверло войдёт в металл в начале реза и насколько легко извлечётся высверленный керн после завершения работы. Разберём, как устроен этот узел, почему его состояние напрямую влияет на ресурс дорогостоящего инструмента и когда пора задуматься о замене.

Что такое штифт и зачем он нужен

Корончатое сверло представляет собой полый цилиндр с режущими зубьями по торцу, и в отличие от спирального сверла у него нет естественной центральной точки, которая самостоятельно врезалась бы в металл и задавала направление реза. Именно эту функцию выполняет штифт — тонкий подпружиненный стержень, расположенный по центральной оси сверла и слегка выступающий за пределы режущей кромки в начале работы.

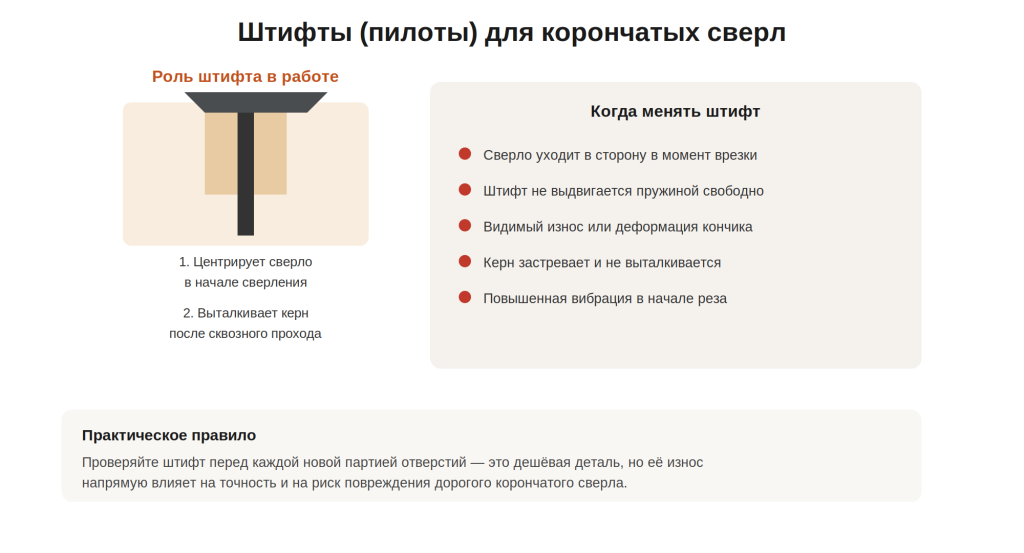

У штифта две основные функции, и обе критически важны для качества сверления.

Центрирование в начале реза

В момент, когда оператор подводит вращающееся сверло к поверхности металла, именно штифт первым касается материала и удерживает инструмент строго по намеченной оси, пока режущие зубья ещё не вошли в контакт с металлом достаточно, чтобы самостоятельно стабилизировать положение сверла. Без исправного штифта корончатое сверло в момент врезки склонно уходить в сторону — особенно на гладких или слегка выпуклых поверхностях, где ничто иное не мешает боковому смещению инструмента в первые секунды контакта.

Выталкивание керна после сквозного прохода

После того как корончатое сверло проходит металл насквозь, внутри инструмента остаётся высверленный цилиндр материала — керн (иногда его называют высечкой). Пружинный механизм штифта в этот момент выталкивает керн из полости сверла наружу, избавляя оператора от необходимости извлекать его вручную с помощью дополнительного инструмента.

Как устроен узел штифта

Штифт установлен в осевом канале сверла и подпружинен так, что в свободном состоянии слегка выступает за пределы режущей кромки. При контакте с материалом и по мере продвижения сверла вглубь пружина сжимается, и штифт постепенно утапливается вровень с режущей кромкой, а после завершения сквозного прохода — под действием той же пружины выдвигается обратно, выталкивая керн.

Эта, казалось бы, простая конструкция подвержена нескольким видам износа и повреждений, о которых стоит знать заранее.

Когда штифт нуждается в замене

Сверло уходит в сторону при врезке

Если при начале сверления инструмент заметно смещается с намеченной точки, прежде чем режущие зубья войдут в стабильный контакт с металлом, это один из самых явных признаков проблемы со штифтом — либо он погнут, либо укорочен из-за износа кончика, либо пружина потеряла упругость и не обеспечивает достаточного выступания стержня в момент касания.

Штифт не двигается свободно

Проверить это несложно: в спокойном состоянии, вне работы, штифт должен свободно поддаваться при лёгком нажатии пальцем и так же свободно возвращаться в исходное положение под действием пружины. Если движение затруднено, заедает или штифт вовсе не реагирует на нажатие, механизм требует обслуживания или замены — попадание стружки и загрязнений в канал штифта со временем часто становится причиной такого заедания.

Видимый износ или деформация кончика

Многократный контакт с металлом на высоких оборотах постепенно стачивает и деформирует кончик штифта. Деформированный или сильно скруглённый штифт хуже справляется с задачей центрирования — он может продолжать формально работать, но с заметно сниженной точностью позиционирования сверла в начале реза.

Керн застревает и не выталкивается

Если после завершения сквозного прохода высверленный керн остаётся внутри сверла и не выталкивается самостоятельно, это тоже указывает на проблему с пружинным механизмом штифта — либо недостаточное усилие пружины, либо механическое препятствие в канале.

Повышенная вибрация в начале реза

Не всегда проблема со штифтом проявляется явным уходом сверла в сторону — иногда единственным признаком становится непривычно сильная вибрация именно в первые секунды сверления, которая стихает после того, как режущие зубья входят в устойчивый контакт с металлом.

Как выбрать штифт при замене

При замене штифта важно подбирать деталь, совместимую с конкретной моделью и диаметром корончатого сверла — длина, диаметр стержня и характеристики пружины у разных производителей и разных линеек инструмента могут отличаться. Установка несовместимого штифта в лучшем случае приведёт к неоптимальной работе механизма центрирования, а в худшем — к его заклиниванию или повреждению самого сверла.

Практический совет: при заказе сменных штифтов имеет смысл сразу приобретать несколько штук про запас, особенно если инструмент используется интенсивно — это недорогая деталь по сравнению со стоимостью самого корончатого сверла, но её отсутствие в нужный момент способно застопорить работу на объекте.

Уход за штифтом в процессе эксплуатации

Продлить срок службы штифта помогают несколько простых практик.

Регулярная очистка канала штифта. Металлическая стружка и загрязнения, попадающие в осевой канал сверла, — основная причина заедания механизма. Периодическая очистка канала продувкой сжатым воздухом или иным подходящим способом снижает риск преждевременного выхода штифта из строя.

Проверка перед началом новой партии отверстий. Простая ручная проверка свободного хода штифта перед началом работы занимает несколько секунд, но позволяет вовремя заметить проблему до того, как она скажется на качестве серии отверстий.

Аккуратное обращение при смене сверла. При установке и снятии корончатого сверла со станка стоит избегать ударов инструментом о твёрдые поверхности — это одна из частых причин случайного повреждения выступающего кончика штифта.

Что будет, если игнорировать проблему со штифтом

Продолжение работы с неисправным или изношенным штифтом редко приводит к немедленной поломке, но постепенно ухудшает результат сразу по нескольким направлениям: снижается точность расположения отверстий, увеличивается вибрация в начале каждого реза, что ускоряет общий износ режущей кромки самого сверла, а застревающий керн вынуждает тратить дополнительное время на его извлечение вручную после каждого отверстия.

На объектах с большим количеством однотипных отверстий эти, казалось бы, небольшие потери накапливаются в заметную потерю производительности и повышенный расход основного инструмента — то есть экономия на дешёвой детали в итоге оборачивается более высокими затратами на дорогостоящее сверло.

Штифт — небольшая, но функционально значимая часть корончатого сверла, отвечающая за точность врезки и удобство извлечения керна. Регулярная проверка его свободного хода, своевременная очистка канала от загрязнений и замена изношенного или повреждённого штифта — простые меры, которые напрямую влияют на качество отверстий и ресурс основного инструмента. Относиться к этой детали как к второстепенной — значит рисковать результатом всей операции сверления из-за элемента, который стоит в разы дешевле самого корончатого сверла.
