Стойка для алмазного бурения

От того, насколько правильно выбрана и закреплена стойка под конкретное положение бурения, напрямую зависит и точность отверстия, и безопасность работы. Разберём, как устроена работа со стойкой в трёх основных положениях и на что обратить внимание при её выборе и креплении.

Зачем нужна стойка вместо ручного бурения

Ручное алмазное сверление без стойки применимо в основном для небольших диаметров и при использовании специализированных ручных алмазных дрелей, о которых говорилось применительно к выбору сухого или мокрого способа сверления. Но с ростом диаметра отверстия и требований к его точности удержание инструмента строго перпендикулярно поверхности вручную становится всё сложнее, а физическая нагрузка на оператора — всё выше.

Стойка решает эту задачу принципиально: она жёстко фиксирует приводной механизм относительно обрабатываемой поверхности и обеспечивает контролируемую механическую подачу вдоль направляющей, что даёт стабильную перпендикулярность реза, равномерную скорость подачи и значительно меньшую физическую нагрузку на оператора, особенно при продолжительной или серийной работе.

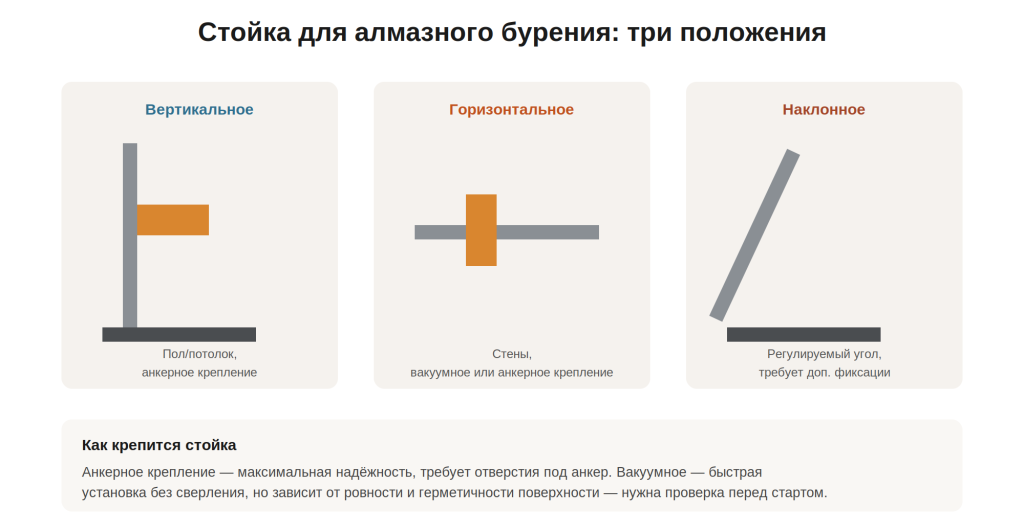

Три основных положения бурения

Вертикальное бурение

Наиболее распространённое и интуитивно понятное положение — стойка устанавливается на горизонтальную поверхность (пол или потолок), а бурение происходит строго вертикально вниз или вверх. Это положение типично для проходки отверстий в перекрытиях — например, для прокладки инженерных коммуникаций между этажами.

При вертикальном бурении вниз (в полу) гравитация помогает удержанию стойки на поверхности и способствует естественному сходу шлама и воды из зоны реза. При вертикальном бурении вверх (в потолке) ситуация обратная — здесь особенно важна надёжность крепления стойки, поскольку вес всей конструкции работает уже не в помощь, а вопреки устойчивости системы, и требуется более тщательный подход к организации сбора отработанной воды, стекающей вниз.

Горизонтальное бурение

Применяется при проходке отверстий в вертикальных стенах — типичная задача при монтаже вентиляции, электропроводки, водоснабжения через капитальные стены. Здесь стойка крепится непосредственно к вертикальной поверхности, и особую роль играет способ крепления, поскольку в отличие от вертикального положения на полу, где собственный вес стойки способствует устойчивости, на стене устойчивость обеспечивается исключительно самим креплением.

Наклонное бурение

Наименее распространённое, но иногда необходимое положение — когда отверстие требуется просверлить под определённым углом, отличным от строго вертикального или горизонтального. Большинство профессиональных стоек предусматривают регулировку угла наклона рабочей колонны, что позволяет выполнять такие задачи без импровизированных решений.

Наклонное положение предъявляет повышенные требования к фиксации — при отклонении от строго вертикальной или горизонтальной ориентации нагрузка на крепление распределяется менее предсказуемо, и здесь особенно важно использовать дополнительные меры фиксации, если это предусмотрено конструкцией конкретной стойки.

Способы крепления стойки к поверхности

Анкерное крепление

Наиболее надёжный способ фиксации — стойка крепится через анкерный болт, устанавливаемый в предварительно просверленное в основании отверстие. Такое крепление обеспечивает максимальную устойчивость и подходит практически для любого положения бурения, включая наиболее ответственные операции с крупными диаметрами или при работе на потолке, где надёжность фиксации особенно критична.

Основной недостаток — необходимость предварительного сверления отверстия под анкер, что требует дополнительного времени и оставляет на поверхности отверстие от крепления, которое затем нужно заделывать, если оно не совпадает с последующим использованием точки.

Вакуумное крепление

Альтернативный способ, обеспечивающий быструю установку стойки без предварительного сверления — за счёт создания разрежения между основанием стойки и поверхностью с помощью вакуумного насоса. Это удобно там, где нежелательно оставлять дополнительные отверстия от анкерного крепления, или когда важна скорость установки.

Ограничение вакуумного крепления — зависимость от качества поверхности: она должна быть достаточно ровной и герметичной для создания устойчивого разрежения. На пористых, неровных или повреждённых поверхностях вакуумное крепление может не обеспечить достаточной надёжности, и в таких случаях стоит отдать предпочтение анкерному способу, несмотря на его больший объём подготовительных работ.

Проверка надёжности крепления перед началом бурения

Вне зависимости от выбранного способа крепления, перед началом непосредственно бурения стоит выполнить проверку устойчивости установленной стойки — вручную, приложив умеренное усилие в разных направлениях, чтобы убедиться в отсутствии зазора или подвижности в месте крепления.

Для вакуумного крепления особенно важно проконтролировать индикатор давления в системе (если он предусмотрен конструкцией) непосредственно перед началом работы и периодически в процессе бурения, поскольку потеря разрежения по каким-либо причинам (микроповреждение уплотнения, неровность поверхности) может произойти не сразу, а спустя некоторое время после установки.

Особенности работы в разных положениях

На потолке

Здесь стоит уделить особое внимание не только надёжности крепления самой стойки, но и организации сбора шлама и отработанной воды, которая при отсутствии соответствующей системы сбора будет стекать прямо на оператора и рабочую зону. Вопрос организации подачи и сбора воды подробно разбирался в отдельной статье.

На стене

Горизонтальное положение требует особого внимания к моменту завершения сквозного бурения — по мере прохождения материала насквозь высверленный керн может начать выпадать с противоположной стороны стены, что создаёт риск повреждения находящихся там предметов или травмирования человека, если с той стороны кто-то находится. Перед завершением сквозного прохода стоит по возможности проконтролировать, что произойдёт с противоположной стороны в момент выхода коронки.

Наклонное бурение

Здесь особенно важно точно следовать инструкциям производителя конкретной стойки по допустимым углам и необходимым дополнительным креплениям — универсальных правил для всех моделей не существует, и попытка выполнить наклонное бурение на стойке, не рассчитанной на эту функцию или с превышением рекомендованного угла, создаёт повышенный риск потери устойчивости всей системы в процессе работы.

Типичные ошибки при работе со стойкой

• Использование вакуумного крепления на неподходящей поверхности — пористой, неровной или повреждённой, где надёжное разрежение попросту не может быть обеспечено.
• Пропуск проверки устойчивости перед началом бурения, особенно после длительного перерыва между установкой стойки и непосредственным началом работы.
• Игнорирование риска выпадения керна при горизонтальном сквозном бурении без проверки, что находится с противоположной стороны стены.
• Попытка наклонного бурения без соответствующей регулировки и дополнительной фиксации, предусмотренной конструкцией стойки.
• Недостаточное внимание к организации сбора воды при потолочных работах, приводящее к затоплению рабочей зоны и риску для оператора.

Правильный выбор способа крепления стойки — анкерного для максимальной надёжности или вакуумного для быстрой установки без сверления — и внимательная проверка устойчивости перед началом работы напрямую определяют безопасность и точность алмазного бурения в любом из трёх основных положений. Особенности каждого положения — вертикального, горизонтального и наклонного — требуют своего набора мер предосторожности, от организации сбора воды на потолке до контроля за противоположной стороной стены при горизонтальном сквозном бурении.
