Удлинители для корончатых сверл

Разберём, когда он действительно нужен и какие риски стоит учитывать при его использовании.

Что такое удлинитель и как он работает

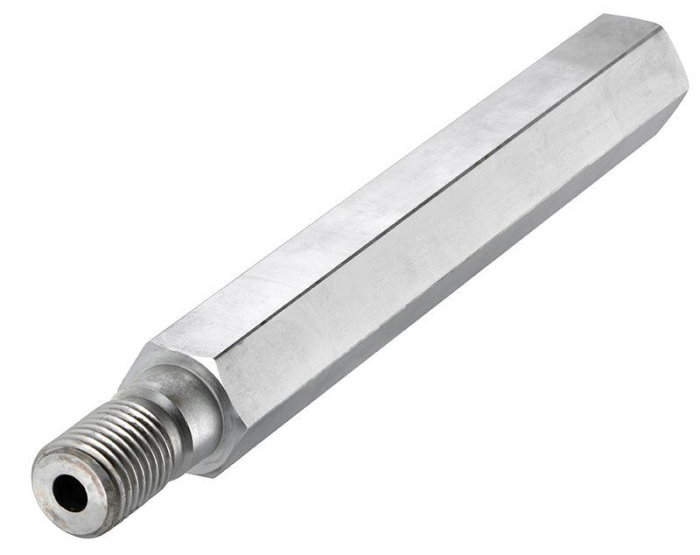

Удлинитель представляет собой промежуточный элемент, устанавливаемый между патроном станка и хвостовиком корончатого сверла, который увеличивает общее расстояние от точки фиксации до режущей кромки. Это позволяет либо просверлить более толстый металл за один проход, либо получить доступ к точке сверления, отдалённой от станка каким-либо препятствием на конструкции.

Когда удлинитель действительно необходим

Толщина металла превышает глубину реза сверла

Это наиболее очевидный случай: если толщина детали больше стандартной глубины реза выбранного сверла, а увеличение диаметра или переход на модель с большей глубиной реза по каким-то причинам невозможны, удлинитель позволяет получить необходимый дополнительный ход без замены самого сверла.

Труднодоступные точки сверления

На некоторых конструкциях точка сверления расположена так, что корпус станка физически не помещается достаточно близко из-за выступающих элементов, рёбер жёсткости или иных препятствий. Удлинитель в этом случае решает не проблему глубины реза, а проблему доступа — позволяя разместить сверло в нужной точке при том, что сам станок остаётся на некотором расстоянии.

Работа через дополнительный слой конструкции

Иногда требуется просверлить отверстие через комбинацию из нескольких слоёв материала или конструктивных элементов, суммарная толщина которых превышает глубину реза стандартного сверла, а деление операции на два отдельных прохода нежелательно по технологическим причинам.

Какие риски создаёт удлинение инструмента

Рост биения

Это главный практический недостаток любого удлинения режущего инструмента: чем больше расстояние от точки фиксации в патроне до режущей кромки, тем сильнее сказывается любое, даже минимальное отклонение оси на итоговом биении сверла. Небольшой люфт, который был бы незаметен при коротком инструменте, на удлинённой конструкции проявляется куда заметнее, что напрямую влияет на точность и чистоту отверстия.

Необходимость снижения режима резания

Как разбиралось в статье о скорости и подаче, повышенное биение и возросшая механическая нагрузка на удлинённую конструкцию требуют компенсации через снижение оборотов и подачи по сравнению с работой тем же сверлом без удлинителя. Попытка сохранить стандартный режим резания на удлинённой конструкции значительно повышает риск повреждения инструмента или ухудшения качества отверстия.

Дополнительная нагрузка на патрон и станок

Удлинённая конструкция создаёт больший рычаг силы, действующей на патрон станка, что увеличивает механическую нагрузку на узел фиксации и, при систематическом использовании, может ускорить его износ по сравнению с работой без удлинителя.

Как минимизировать риски при использовании удлинителя

Проверка соосности перед началом работы. Перед сверлением стоит убедиться, что удлинитель, хвостовик и патрон станка выставлены максимально соосно, без видимого перекоса — любое отклонение здесь будет многократно усилено на протяжении удлинённой конструкции.

Снижение оборотов и подачи относительно стандартного режима. Компенсация возросшего биения и механической нагрузки за счёт более щадящего режима резания — обязательная мера при работе с удлинителем, а не опциональная предосторожность.

Использование СОЖ там, где это возможно. Учитывая возросшую механическую нагрузку, эффективное охлаждение приобретает дополнительное значение для сохранения ресурса инструмента в таких условиях.

Периодическая проверка состояния соединений. Резьбовые или иные соединения между удлинителем, хвостовиком и патроном подвержены постепенному ослаблению под воздействием вибрации — регулярная проверка их надёжности в процессе продолжительной эксплуатации снижает риск внезапного нарушения фиксации.

Когда лучше избегать удлинителя

Если объём работы позволяет, а конструкция детали не создаёт непреодолимых препятствий для доступа, часто разумнее рассмотреть альтернативные решения вместо удлинителя: сверло с изначально большей глубиной реза, если оно доступно для нужного диаметра, либо аккуратное досверливание в два прохода стандартным инструментом при возможности временно извлечь сверло между этапами.

Удлинитель стоит рассматривать как решение именно для тех ситуаций, где эти альтернативы недоступны или существенно менее практичны, а не как универсальный способ по умолчанию наращивать глубину сверления.

Типичные ошибки при использовании удлинителей

• Сохранение стандартного режима резания без поправки на возросшее биение удлинённой конструкции.
• Пренебрежение проверкой соосности перед началом работы, усиливающее и без того повышенный риск биения.
• Использование удлинителя там, где достаточно было бы сверла с большей стандартной глубиной реза — излишнее усложнение конструкции без необходимости.
• Игнорирование состояния резьбовых соединений при продолжительной эксплуатации, что повышает риск их ослабления в процессе работы.

Итог

Удлинитель для корончатого сверла — практичное решение для сверления металла большей толщины, чем позволяет стандартная глубина реза инструмента, или для доступа к труднодоступным точкам конструкции. Но его использование требует снижения режима резания, тщательной проверки соосности и повышенного внимания к состоянию соединений — без этих поправок возросшее биение удлинённой конструкции способно свести на нет преимущество увеличенной глубины сверления, ухудшив как качество отверстия, так и ресурс самого инструмента.
